產品特征
特性：
- 寬供電范圍：4.5V-24V
- 峰值源電流和灌電流：4A
- 支持同相（IN+）或反相（IN-）輸入邏輯
- 支持負壓輸入：低至-5V
- 輸入兼容TTL電平
- 輸入傳輸延遲：12ns
- 9ns上升時間和6ns下降時間
- 低靜態電流：38uA
- 供電欠壓鎖定
- 輸入浮空時輸出為低
- 過溫保護：170°C

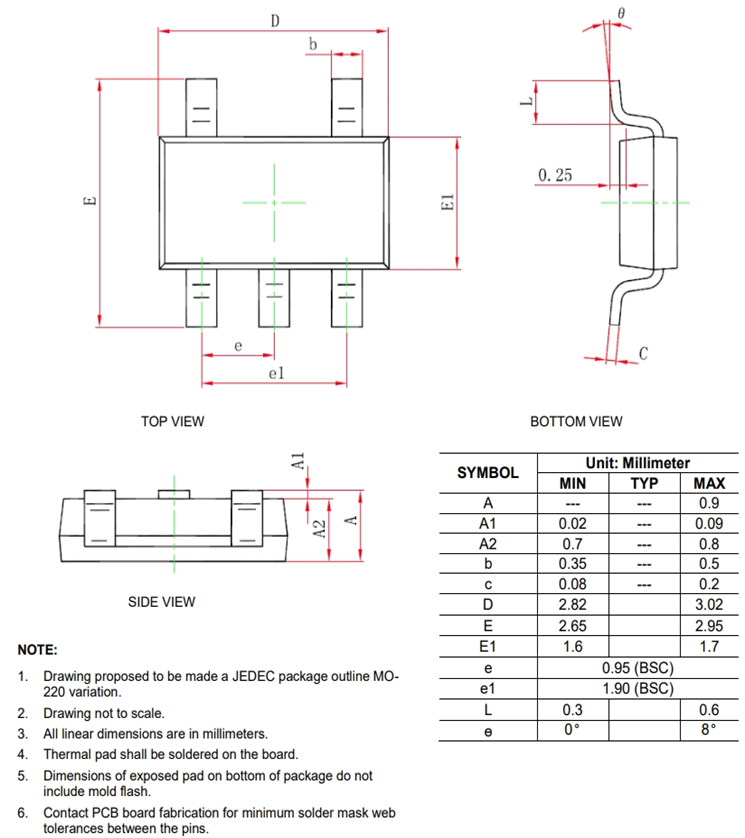

- 采用TSOT23-5L封裝
描述：
SCT51240是一款寬供電范圍，單通道，高速的低側柵極驅動器，適用于功率MOSFET，IGBT以及GaN等寬禁帶器件。其24V的供電耐壓增強了應對功率器件開關瞬態振鈴的承受能力，其低于5V的供電范圍使得其非常適合于驅動低電壓閾值的功率器件。
SCT51240擁有高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。12ns的輸入到輸出傳輸延遲使得其非常適合高頻功率變換器應用。SCT51240具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。通過其IN+和IN-引腳，可靈活地配置SCT51240輸入邏輯為同相或反相。
SCT51240極低的靜態電流可降低功率變換器的待機功耗。SCT51240的驅動電路采用了無交疊設計，避免了輸出級共通的風險。
SCT51240具有170°C的過溫保護，可工作在-40°C至 150°C的寬溫度范圍內。SCT51240采用TSOT23-5L封裝。
SCT51240擁有高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。12ns的輸入到輸出傳輸延遲使得其非常適合高頻功率變換器應用。SCT51240具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。通過其IN+和IN-引腳，可靈活地配置SCT51240輸入邏輯為同相或反相。
SCT51240極低的靜態電流可降低功率變換器的待機功耗。SCT51240的驅動電路采用了無交疊設計，避免了輸出級共通的風險。
SCT51240具有170°C的過溫保護，可工作在-40°C至 150°C的寬溫度范圍內。SCT51240采用TSOT23-5L封裝。
應用：
- 功率MOSFET柵極驅動
- IGBT柵極驅動
- GaN器件柵極驅動
- 開關電源
- 電機控制
- 光伏
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT51240TWBR-可靠性報告.pdf | 2024-11-07 |
 登錄下載
|
| SCT51240 Datasheet Rev1.6 | 2024-12-16 |
下載
|
