產品特征
特性：
- 符合汽車應用要求
- 符合AEC-Q100
- 器件溫度1級：-40oC至125oC環溫工作范圍
- HBM ESD等級H2
- CDM ESD等級C3B - 寬供電范圍：4.5V-24V
- 峰值源電流和灌電流：4A
- 支持雙通道并聯輸出提供更高驅動電流
- 支持負壓輸入：低至-5V
- 輸入兼容TTL電平
- 輸入傳輸延遲：13ns
- 典型上升和下降時間：8ns
- 典型延遲匹配時間：1ns
- 低靜態電流：55uA
- 輸入浮空時輸出為低
- 雙通道獨立的EN引腳
- 過溫保護：170°C

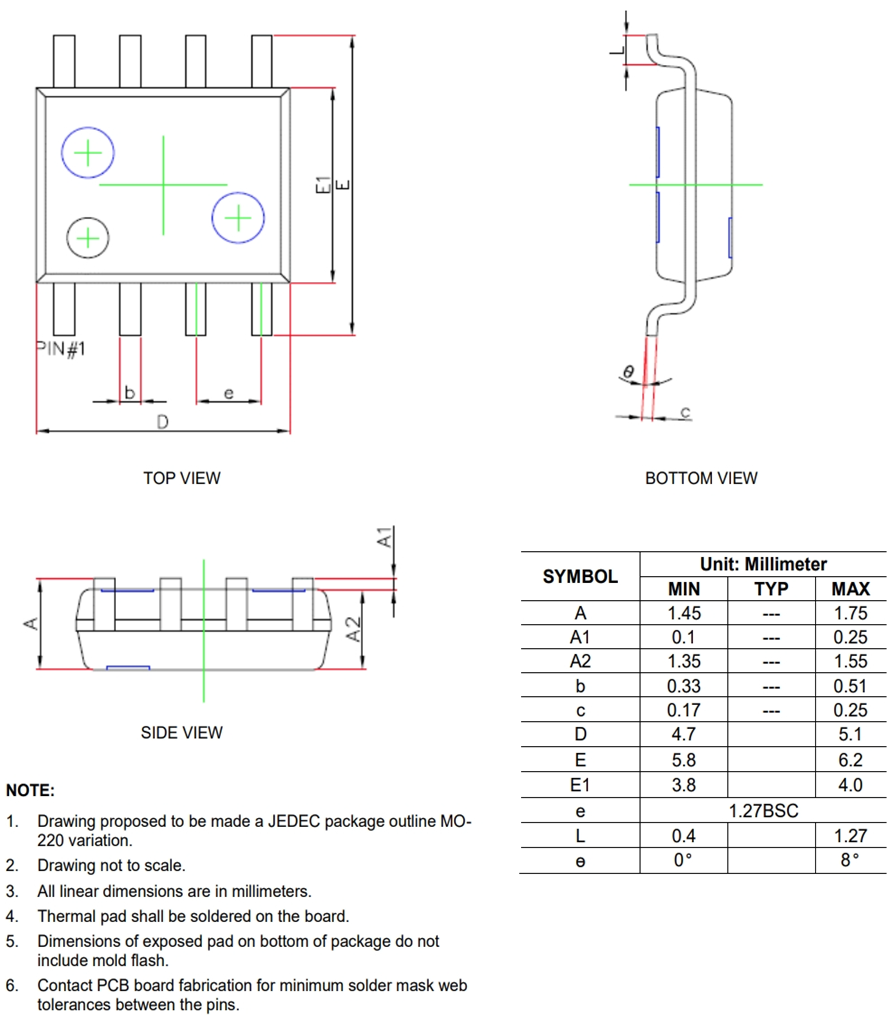

- 采用SOP-8封裝
描述：
SCT52240Q是一款寬供電范圍，雙通道，高速的低側柵極驅動器，適用于驅動功率MOSFET或IGBT。其每個通道都能提供高達4A的峰值源電流和灌電流能力，可實現軌到軌的輸出驅動。其24V的供電耐壓增強了應對功率器件開關瞬態振鈴的承受能力。
SCT52240Q擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52240Q具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52240Q極低的靜態電流可降低功率變換器的待機功耗。SCT52240Q的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。兩個通道的輸入引腳INA和INB擁有嚴格匹配的傳輸延遲，且其輸出端設有強制的死區時間，這使得兩個通道能夠并聯輸出，為系統提供更強的驅動能力。
SCT52240Q具有170°C的過溫保護。SCT52240Q采用SOP-8封裝。
SCT52240Q擁有低至13ns的輸入到輸出傳輸延遲，使得其非常適合高頻功率變換器應用。
SCT52240Q具有寬輸入遲滯，兼容TTL電平；同時可承受低至-5V的負壓輸入，增強了輸入抗噪性。
SCT52240Q極低的靜態電流可降低功率變換器的待機功耗。SCT52240Q的各通道驅動電路采用了無交疊設計，避免了輸出級共通的風險。兩個通道的輸入引腳INA和INB擁有嚴格匹配的傳輸延遲，且其輸出端設有強制的死區時間，這使得兩個通道能夠并聯輸出，為系統提供更強的驅動能力。
SCT52240Q具有170°C的過溫保護。SCT52240Q采用SOP-8封裝。
應用：

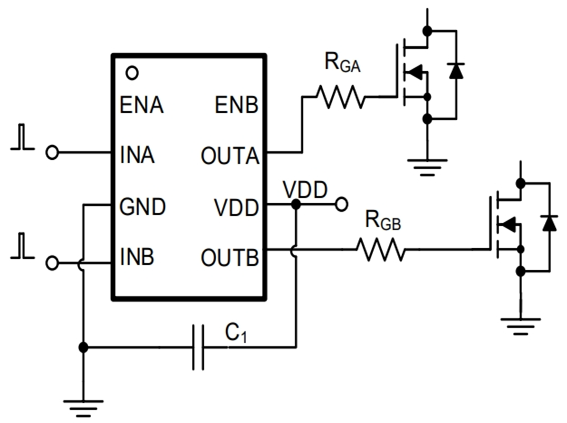

- IGBT/MOSFET柵極驅動
- 變頻器
- 開關電源
- 電機控制
- 光伏逆變器
