產品特征
特性：
- 寬供電范圍：8V-24V
- 可驅動高側和低側N溝道MOSFET
- 峰值源電流和灌電流：4A
- 最大自舉電壓：120V
- 內置自舉二極管
- 輸入兼容TTL電平及低至-10V的負壓
- 靜態電流：252uA
- 輸入傳輸延遲：45ns
- 延遲匹配時間：2ns
- 7ns上升時間和4.5ns下降時間（1000pF負載）
- 輸入消抖時間：15ns
- 最小脈沖寬度：40ns
- 供電欠壓鎖定
- 寬工作溫度范圍：-40°C~150ºC

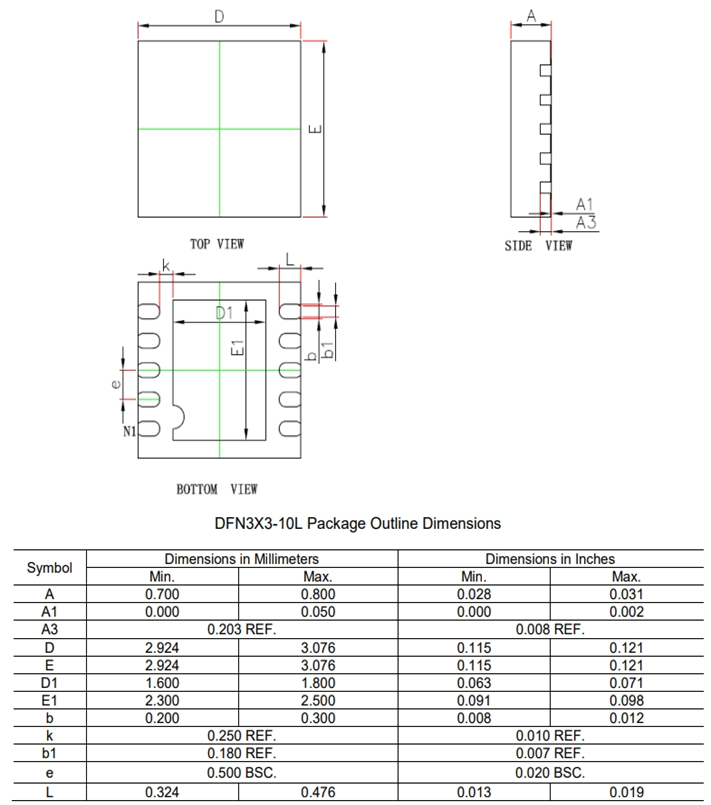

- 支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封裝
描述：

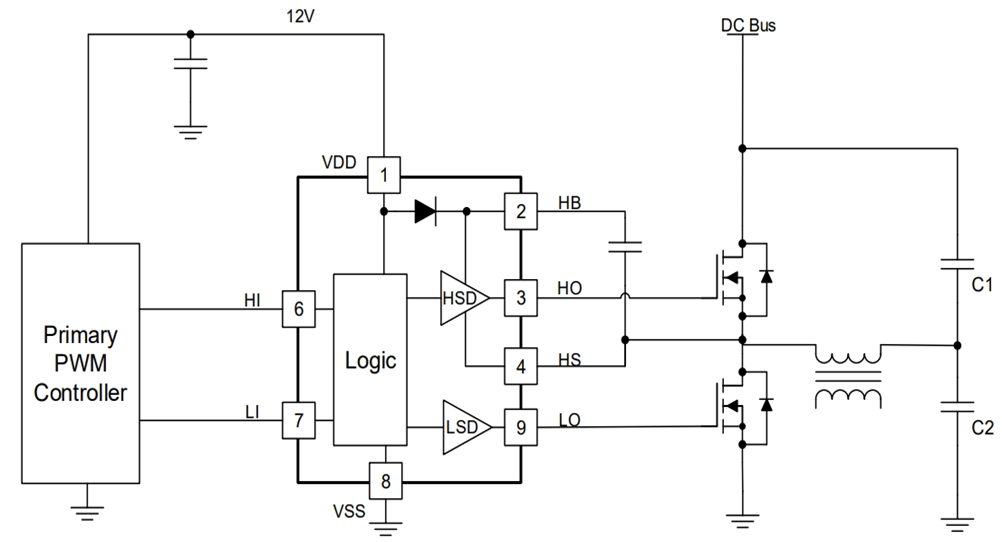

SCT52A40是一款寬供電范圍的高頻柵極驅動器，可驅動用于半橋，全橋或降壓變換器中的高側及低側N溝道MOSFET。其高達4A的峰值源電流與灌電流能夠提高功率變換器的轉換效率。
SCT52A40具有寬輸入遲滯，兼容TTL電平；同時可承受低至-10V的負壓輸入，增強了輸入抗噪性。其HS引腳可承受低至-18V的負壓尖峰，極大提升了應對開關節點噪聲的能力及應用的靈活性。
SCT52A40擁有低至40ns的最小脈沖寬度，使得其非常適合高頻功率變換應用。
SCT52A40支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封裝。
SCT52A40具有寬輸入遲滯，兼容TTL電平；同時可承受低至-10V的負壓輸入，增強了輸入抗噪性。其HS引腳可承受低至-18V的負壓尖峰，極大提升了應對開關節點噪聲的能力及應用的靈活性。
SCT52A40擁有低至40ns的最小脈沖寬度，使得其非常適合高頻功率變換應用。
SCT52A40支持SOP-8L, ESOP-8L, DFN-9L 3mm×3mm, DFN-10L 3mm×3mm及DFN-8L 4mm×4mm等封裝。
應用：
- 電動工具
- 電機驅動
- 半橋和全橋功率變換器
- 雙管正激變換器
- 有源鉗位正激變換器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT52A40DRAR-可靠性報告011029 R0.0 | 2024-11-04 |
 登錄下載
|
| SCT52A40DSAR-可靠性報告 R0.0 | 2024-11-04 |
登錄下載
|
| SCT52A40DTCR-可靠性報告011029 R1.0 | 2024-11-04 |
登錄下載
|
| SCT52A40 Datasheet Rev1.5 | 2025-03-27 |
下載
|
