SCT53600QTVDR 正在供貨
具有反向電流保護的理想二極管控制器
SCT53600QTVDR
  • 產品介紹
  • 技術資料
  • 參數對比

產品特征

特性:
  • 具備汽車應用資格
  • AEC-Q100合格,結果如下:
    • -設備溫度等級1:-40°C至125°C環境工作溫度范圍
    • -設備CDM ESD分類等級C3B
  • 4.8V至65V工作范圍
  • 額定–65V反向電壓
  • 集成驅動外部N溝道MOSFET的電荷泵
  • 20mV陽極到陰極正向壓降調節
  • 12V柵極驅動電壓
  • 具有使能輸入
  • 驅動外部高邊N溝道MOSFET
  • 1μA關機電流(EN=低)
  • 60μA工作靜態電流(EN=高)
  • 2.3-A峰值柵極關斷電流
  • 反向電流可在0.75us內快速關閉
  • 使用合適的TVS二極管滿足汽車ISO7637瞬態要求
  • 提供SOT23-6L封裝

描述:
SCT53600Q是一款理想二極管控制器,與外部N溝道MOSFET配合使用,作為低損耗反向極性保護的理想二極管整流器,可替代肖特基二極管。SCT53600Q在4.7V至65V的寬電源電壓范圍內運行。該設備可以承受并保護負載免受低至-65V的負電源電壓的損壞,并阻止反向電流流動,有助于簡化汽車ISO7637保護的系統設計。SCT53600Q控制器通過電荷泵為外部N溝道MOSFET提供柵極驅動。該器件將外部MOSFET的正向電壓降調節到20mV,可以在反向電流情況下快速關閉,在發生反向時提供MOSFET的非??斓年P斷(<0.75μs),以在電源故障或輸入微短路條件下最大限度地減少反向電流。對反向電流阻斷的快速響應使該設備適用于需滿足ISO7637脈沖測試要求的系統或對輸出電壓存在維持不掉電要求的系統。
SCT53600Q在關機模式下僅消耗1μA的電流,使能引腳低以延長電池壽命。該器件采用SOT23-6封裝。

應用:
  • 汽車電池保護
  • 冗余電源
  • 工業工廠自動化
  • 企業電源
  • 網絡通信電源系統
  • 服務器

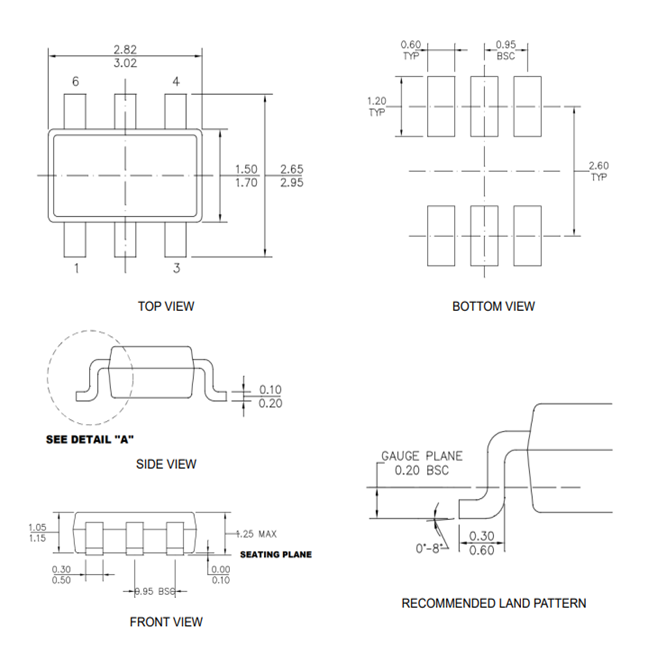

封裝信息

SCT53600QTVDR
+ -

技術資料

標題 時間 下載
SCT53600Q Datasheet Rev 1.5 2024-12-16 下載
