無線充電發射端 PMIC
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特征
- VIN輸入電壓范圍：4.2V-30V
- PVIN輸入電壓范圍：1V-26V
- 高達 30W 的功率傳輸
- 集成13mΩ Rdson MOSFET的功率全橋
- 集成高效率5V-1A 降壓DCDC轉換器
- 內置 3.3V-100mA LDO
- 集成±2%精度的無損輸入電流檢測來進行異物檢測和電流解調
- 集成電壓和電流解調
- 集成Q值檢測
- 兼容 3.3V 和 5V PWM 信號邏輯
- 輸入欠壓鎖定
- 過流保護、過溫保護
- 4mm*4mm QFN-21L封裝
描述

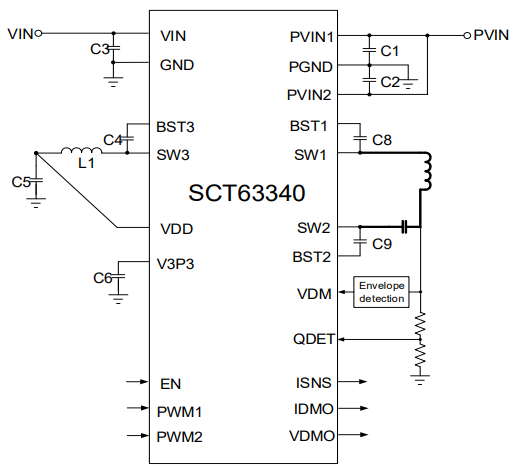

SCT63340是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC標準規格并支持高達15W的功率傳輸，和無線應用專用控制器或通用MCU控制器配合使用。
該器件集成了一個 4 MOSFET 功率全橋、柵極驅動器、5V 降壓DC/DC轉換器、3.3V LDO、通信解調、Q值檢測和輸入電流檢測，兼具高效率和易用性。
專有的柵極驅動方案優化了EMI性能，節省系統成本和簡化設計。專有±2% 精度的無損電流檢測電路監控全橋輸入電流，支持異物檢測。內置 5V降壓DC/DC轉換器 和3.3V低壓差穩壓器 LDO 可為發射器和外部電路供電。
SCT63340具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63340采用緊湊的 4mm*4mm QFN封裝。
應用
符合WPC標準的10W到30W無線充電系統，適用于手機和平板電腦
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器
