產品特征
特征
- VIN輸入電壓范圍：4V-6V
- 高達 7.5W 的功率傳輸
- 集成20mΩ Rdson MOSFET的功率全橋
- 集成 4.85V-65mA LDO
- 集成±2%精度的無損輸入電流檢測來進行異物檢測和電流解調
- 集成電壓和電流解調
- 兼容 3.3V 和 5V PWM 信號邏輯
- 輸入欠壓鎖定
- 過流保護
- 過溫保護

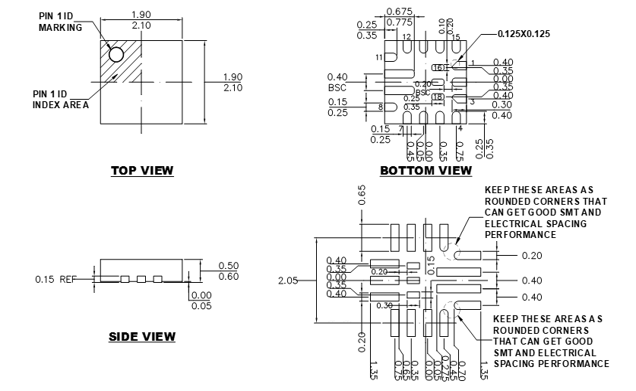

- 2mm*2mm QFN-18L封裝
描述

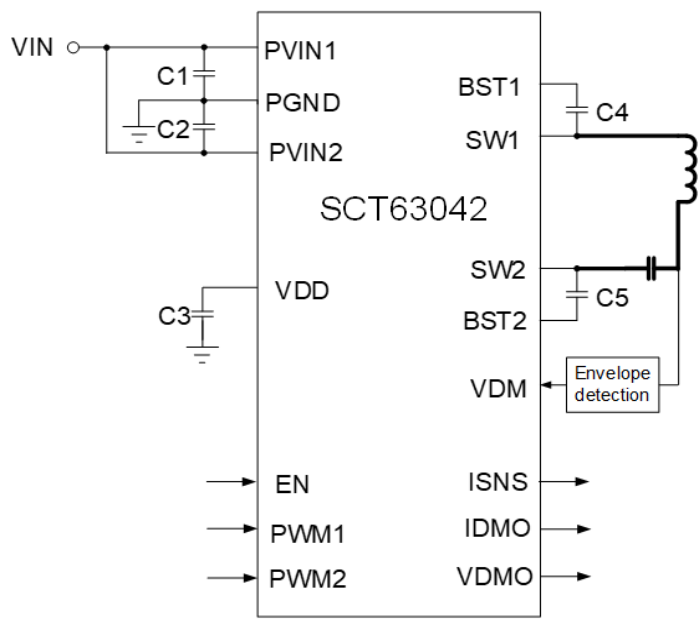

SCT63042是一款高度集成的電源管理IC，可實現高性能，高效率和高性價比的無線功率傳輸，系統符合WPC標準規格并支持高達7.5W的功率傳輸，和無線應用專用控制器或通用MCU控制器配合使用。
該器件集成了一個 4 MOSFET 功率全橋、柵極驅動器、4.85V LDO、通信解調器和輸入電流檢測，兼具高效率和易用性。
專有的柵極驅動方案優化了EMI性能，節省系統成本和簡化設計。專有±2% 精度的無損電流檢測電路監控全橋輸入電流，支持異物檢測和電流解調。內置 4.85V 低壓差穩壓器 LDO 可為發射器和外部電路供電。
SCT63042具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63042采用緊湊的 2mm*2mm QFN封裝。
應用
符合WPC標準的5W或7.5W無線充電系統，適用于手表、手機或其他可穿戴設備
通用無線功率發射器
消費、工業和醫療設備
專有無線充電器和發射器
