DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 減少EMI，開關節點無振鈴
- 400kHz開關頻率
- 強制脈寬調制模式（FPWM）
- 3.8V-32V寬輸入電壓范圍
- 高達3A的連續輸出負載電流
- 0.8V±1%反饋參考電壓
- 集成80m?Rdson高邊MOSFET和42mΩ Rdson低邊MOSFET
- 1uA關機電流
- 最小導通時間80ns
- 可編程輸入電壓欠壓鎖定保護(UVLO)閾值和滯后的精確啟用閾值
- 低壓差模式（LDO）
- 4ms內置軟啟動時間
- 輸出過壓保護
- 160°C時的過溫保護

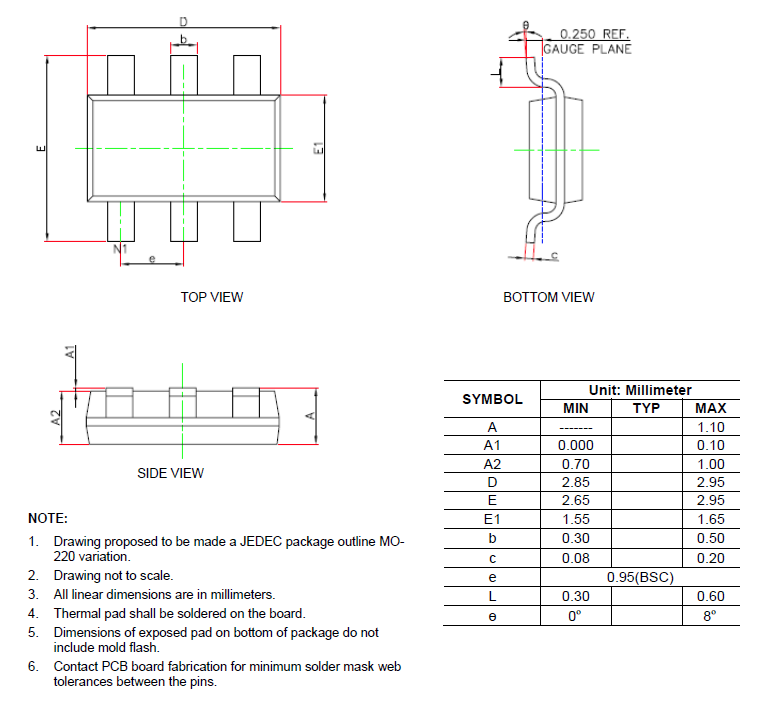

- 提供TSOT23-6L封裝
描述：
SCT2331是3A同步降壓轉換器，具有高達32V的寬輸入電壓范圍，完全集成了80m?高邊MOSFET和42mΩ低邊MOSFET，可實現高效率的降壓轉換。SCT2331采用具有集成補償網絡的峰值電流模式控制，限度地減少片外元件數量，使SCT2331易于使用。SCT2331支持強制脈寬調制模式（FPWM）以獲得低輸出紋波。
SCT2331是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。該轉換器具有特殊設計的柵極驅動器方案，可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴，從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT2331提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用薄型TSOT23-6L封裝。
SCT2331是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。該轉換器具有特殊設計的柵極驅動器方案，可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴，從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT2331提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用薄型TSOT23-6L封裝。
應用：
- 白色家電
- 監控
- 音頻、WiFi揚聲器
- 打印機、充電站
- 數字電視、機頂盒、監視器/LCD顯示器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2331 評估版手冊 | 2024-10-24 |
 下載
|
| SCT2331TVBR-可靠性報告 | 2024-11-04 |
登錄下載
|
| SCT2331 Datasheet Rev 1.5 | 2024-12-12 |
下載
|
