DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓：4.5V-100V
- 1A持續輸出電流
- 集成530mΩ高側和220mΩ低側功率MOSFET
- 150uA靜態電流
- 室溫下1.2V±1%反饋參考電壓
- 4.3ms內部軟啟動時間
- 可調100kHz-600kHz開關頻率
- COT控制模式
- 輕載下PFM工作模式
- 可調節的輸入欠壓鎖定閾值及延遲
- 逐周期電流限制
- 過壓保護
- 過溫保護

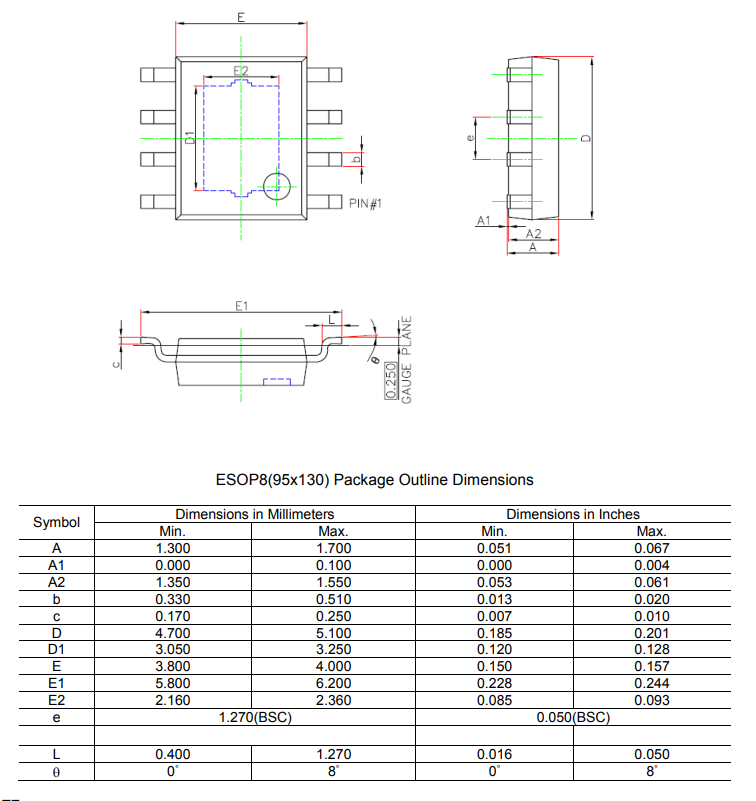

- ESOP-8封裝
描述：

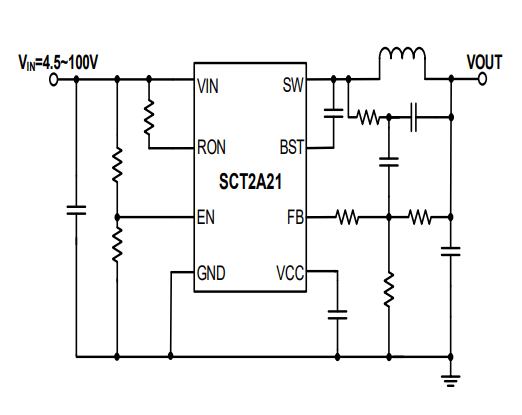

SCT2A21是一款1A同步降壓轉換器，具有4.5V至100V的寬輸入電壓，集成了530m?高壓側MOSFET和220m?低壓側MOSFET。SCT2A21采用恒定導通時間（COT）模式控制，采用具有典型150uA低靜態電流的PFM模式，有助于轉換器在輕載或待機條件下實現高效率。在轉換器輸出的VCC引腳上使用外部二極管，可以進一步降低靜態電流。
SCT2A21具有100 kHz至600KHz的可調開關頻率，通過外部電阻設置，可靈活優化效率或外部組件尺寸。
SCT2A21提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用ESOP-8封裝。
SCT2A21具有100 kHz至600KHz的可調開關頻率，通過外部電阻設置，可靈活優化效率或外部組件尺寸。
SCT2A21提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用ESOP-8封裝。
應用：
- 48V工業電源總線系統
- 電動自行車、滑板車
- BMS
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2A21STER-可靠性報告011029 R0.0 | 2024-11-04 |
 登錄下載
|
| SCT2A21 Datasheet Rev1.1 | 2024-12-12 |
下載
|
