DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 具備汽車應用資格
- AEC-Q100合格，結果如下：
- -器件溫度等級1：-40°C至125°C環境工作溫度范圍
- 寬輸入電壓范圍：3.5V-36V
- 持續輸出電流6A
- 1V±1.5%反饋參考電壓
- 集成30mΩ高側功率MOSFET和18mΩ低側功率MOSFET
- VBIAS連接到5V的輔助電源時靜態電流為13uA
- 60ns最小導通時間
- 4ms內部軟啟動時間
- 可調開關頻率200kHz-1.8MHz
- 外部時鐘信號同步
- 抖頻（FSS）功能用于EMI優化
- 外部電壓偏置功能用來提高效率
- 并行輸入路徑，最大限度減少開關節點振鈴
- 低壓差模式
- 過壓和過溫保護

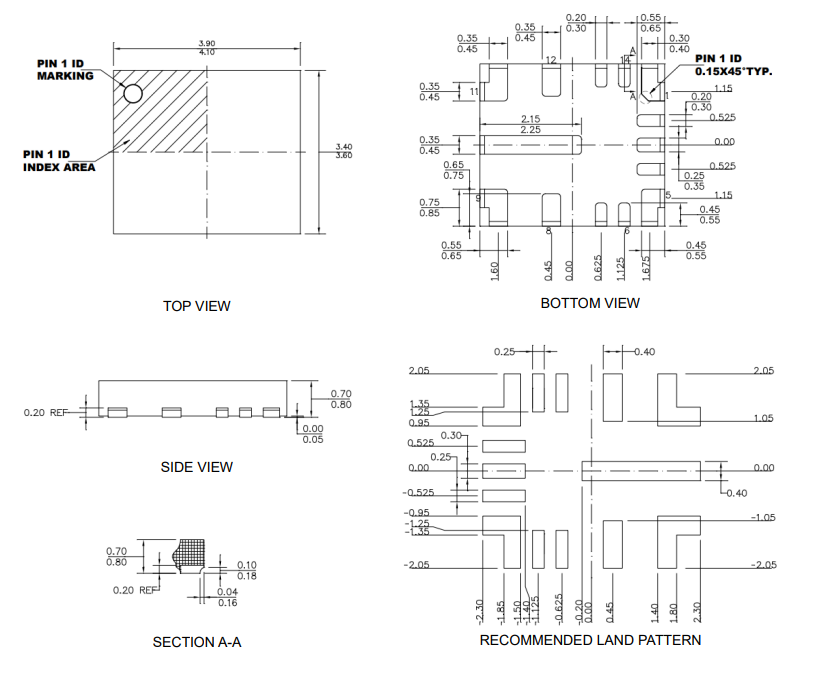

- 采用3.5mm*4mm QFN-14L封裝
描述：
SCT2464Q是6A同步降壓轉換器，具有3.5V至36V的寬輸入電壓范圍，集成了30m?高側MOSFET和18m?低側MOSFET。SCT2464Q采用峰值電流模式控制，輕載PSM工作模式，具有典型的13uA（VBIAS=5V）低靜態電流，有助于轉換器在輕載或待機條件下實現高效率。
SCT2464Q具有200kHz至1.8MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持200kHz至1.8MHz頻率的外部時鐘同步。SCT2464Q允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為60ns。
SCT2464Q是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2464Q的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2464Q提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用3.5mm*4mm QFN-14L封裝。
SCT2464Q具有200kHz至1.8MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持200kHz至1.8MHz頻率的外部時鐘同步。SCT2464Q允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為60ns。
SCT2464Q是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2464Q的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2464Q提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用3.5mm*4mm QFN-14L封裝。
應用：
- 汽車信息娛樂和ADAS
- USB Type-C供電，USB充電
- 工業和醫療分布式電源
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2464QFNAR-可靠性報告03122A R0.0 | 2024-11-05 |
 登錄下載
|
| SCT2464Q Datasheet Rev. 1.1 | 2024-12-12 |
下載
|
