DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：3.8V-36V
- 持續輸出電流達3A
- 0.8V±1%反饋參考電壓
- 集成80mΩ高側功率MOSFET和42mΩ低側功率MOSFET
- 開關節點無振鈴，降低EMI
- 400kHz開關頻率
- 抖頻（FSS）功能
- 輕載PSM工作模式
- 1uA關斷電流
- 80ns最小導通時間
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 4ms內部軟啟動時間
- 輸出過壓保護
- 過溫保護

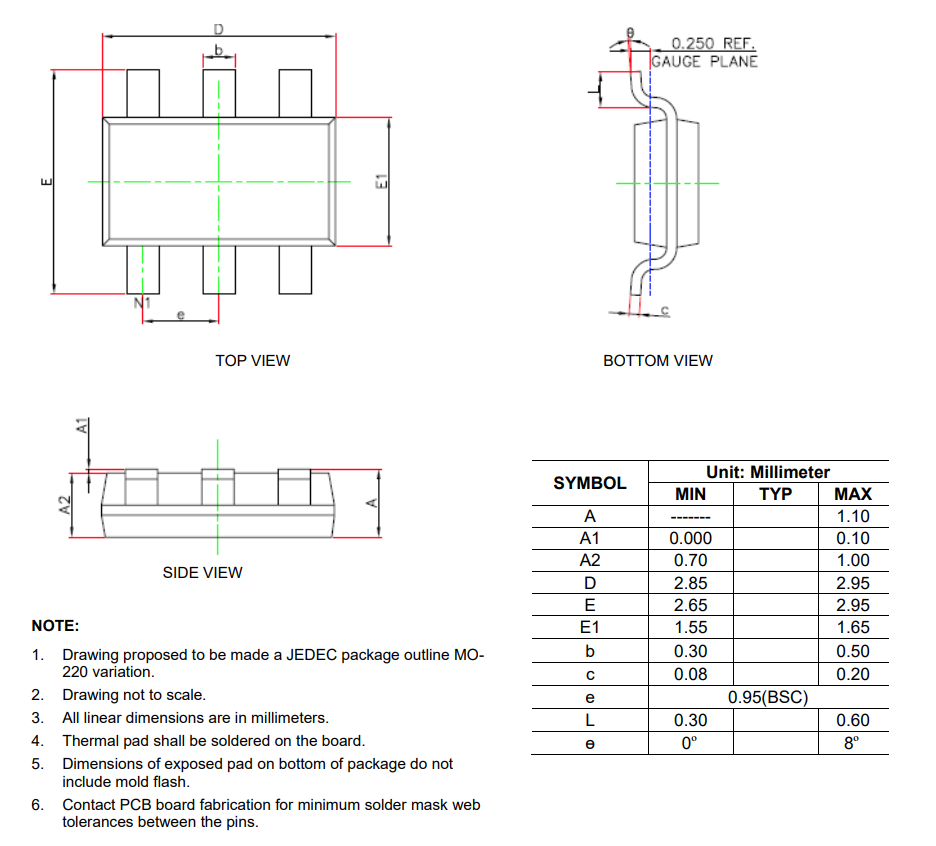

- 采用TSOT23-6L封裝
描述：

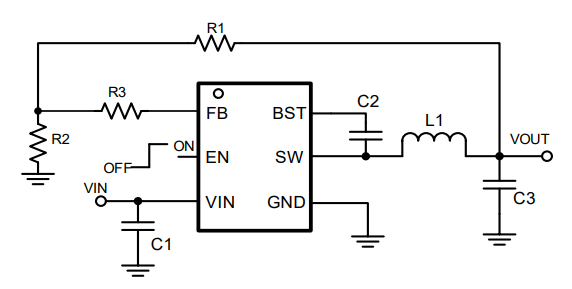

SCT9430是3A同步降壓轉換器，具有高至36V的寬輸入電壓范圍，集成了80m?高側MOSFET和42m?低側MOSFET，可提供高效率降壓轉換。SCT9430采用集成補償網絡的峰值電流模式控制，最大限度地減少外圍元器件數量，使SCT9430易于使用。SCT9430在輕負載下支持PSM工作模式。
SCT9430是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT9430的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。該轉換器使用柵極驅動器設計專利，可在不犧牲MOSFET導通和關斷時間的前提下減少開關節點振鈴，從而進一步消除MOSFET開關引起的高頻噪聲。
SCT9430提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用TSOT23-6封裝。
SCT9430是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT9430的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。該轉換器使用柵極驅動器設計專利，可在不犧牲MOSFET導通和關斷時間的前提下減少開關節點振鈴，從而進一步消除MOSFET開關引起的高頻噪聲。
SCT9430提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用TSOT23-6封裝。
應用：
- 一般消費者
- 工業控制系統
- 汽車系統
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT9430 Datasheet Rev 1.1 | 2024-12-16 |
 下載
|
