DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓：4.5V-100V
- 1.2A持續輸出電流
- 2.75A峰值電流限制
- 集成600mΩ高側和300mΩ低側功率MOSFET
- 使用VCC二極管時15uA靜態電流
- 不使用VCC二極管時160uA靜態電流
- 可選擇PFM，USM或FPWM工作模式
- 1.2V±2%反饋參考電壓
- 4.3ms內部軟啟動時間
- 300kHz固定開關頻率
- COT控制模式
- 強制PWM模式支持隔離降壓拓?fù)浣Y(jié)構
- 可調節的輸入欠壓鎖定閾值及延遲
- 逐周期電流限制
- 過壓保護
- 過溫保護

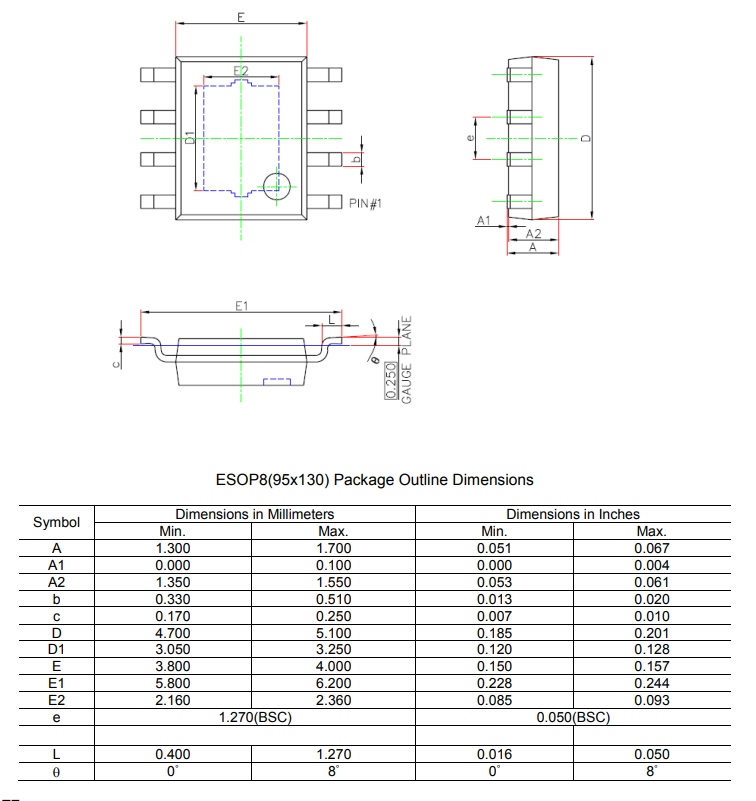

- ESOP-8封裝
描述：
SCT2A23A是1.2A降壓DCDC轉換器，具有4.5V至100V的寬輸入電壓，集成了600m?高側MOSFET和300m?低側MOSFET。SCT2A23A采用恒定導通時間（COT）模式控制，采用具有典型160uA低靜態電流的PFM模式，有助于轉換器在輕載或待機條件下實現高效率。
SCT2A23A在輕載時可選擇工作模式，選擇脈沖頻率調制（PFM）以在輕載時實現高效率，超聲波模式（USM）以在低負載條件下將開關頻率保持在可聽頻率區域以上，強制脈沖寬度調制（FPWM）以實現較小的輸出紋波并支持隔離降壓拓?fù)洹?br />SCT2A23A提供逐周期電流限制保護、過溫保護、輸出過壓保護和過溫保護。該器件采用ESOP-8封裝。
SCT2A23A在輕載時可選擇工作模式，選擇脈沖頻率調制（PFM）以在輕載時實現高效率，超聲波模式（USM）以在低負載條件下將開關頻率保持在可聽頻率區域以上，強制脈沖寬度調制（FPWM）以實現較小的輸出紋波并支持隔離降壓拓?fù)洹?br />SCT2A23A提供逐周期電流限制保護、過溫保護、輸出過壓保護和過溫保護。該器件采用ESOP-8封裝。
應用：
- GPS tracker
- 電動自行車、滑板車
- BMS
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2A23ASTER-可靠性報告011029 R0.0 | 2024-11-04 |
 登錄下載
|
| SCT2A23A Datasheet Rev 1.3 | 2024-12-12 |
下載
|
