低壓 LDO
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 具備汽車應用資格
- 通過AEC-Q100認證，結果如下：
- 設備溫度1級：-40°C to 125°C
- 環境工作溫度范圍
- 設備HBM ESD 分類等級H3A
- 設備CDM ESD 分類等級C3
- 寬輸入電壓：2.2V-6V
- 最大輸出電流：500mA
- 輸出電壓：0.7V~5V
- 反饋電壓精度：
- TJ= 25℃ : ±1%；TJ= -40℃~ 125℃ :±2%
- 低靜態電流：8uA
- 超低關斷電流：0.02uA
- 低漏失電壓：
- 帶載200mA時54mV
- 帶載500mA時143mV
- 支持輸出電容范圍：
- 2.2uF~220uF
- 低ESR：0.001Ω~5Ω
- 2.05ms內部軟起動時間
- 集成過溫保護功能、帶電流折返的過流保護功能以及輸出放電功能
- 帶有EN管腳

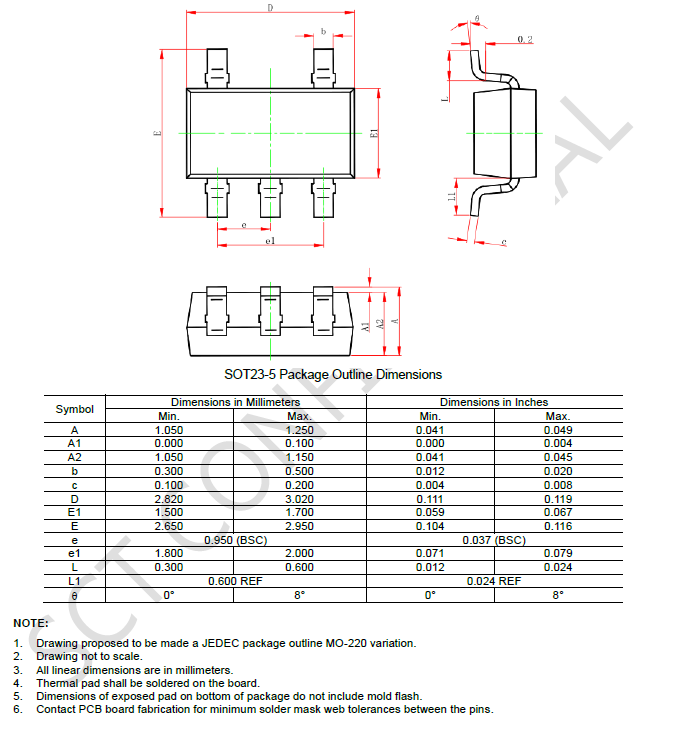

- SOT23-5封裝
描述：
SCT71005A01Q系列產品是一款低壓差線性穩壓器，設計帶有EN功能，擁有2.2V至6V的寬輸入電壓范圍，可支持最大500mA的輸出電流應用。輸出電容在2.2uF~220uF范圍內產品工作穩定，推薦值為10uF的陶瓷電容。
SCT71005A01Q系列產品在輕負載下只有8uA的典型靜態電流，是帶電池的便攜式設備的理想選擇，也是為常開系統中的MCU與CAN/LIN收發器供電的最佳解決方案。
SCT71005A01Q系列產品集成了短路保護功能和帶電流折返的過流保護功能，使設備在瞬間高負載故障或發生短路的情況下更加可靠。

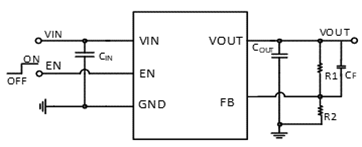

SCT71005A01Q系列產品可提供反饋電壓為0.7V的可調輸出電壓版本。
SCT71005A01Q系列產品為SOT23-5封裝。
SCT71005A01Q系列產品在輕負載下只有8uA的典型靜態電流，是帶電池的便攜式設備的理想選擇，也是為常開系統中的MCU與CAN/LIN收發器供電的最佳解決方案。
SCT71005A01Q系列產品集成了短路保護功能和帶電流折返的過流保護功能，使設備在瞬間高負載故障或發生短路的情況下更加可靠。
SCT71005A01Q系列產品可提供反饋電壓為0.7V的可調輸出電壓版本。
SCT71005A01Q系列產品為SOT23-5封裝。
應用：
- 電池供電系統
- 汽車信息娛樂系統
- 導航系統
- 便攜式設備
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT71005Q Datasheet Rev 1.2 | 2024-10-24 |
 下載
|
