DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓：5.5V-100V
- 最大輸出電壓：30V
- 2A持續輸出電流
- 4A峰值電流限制
- 集成500mΩ高側功率MOSFET
- 140uA靜態電流
- 1.2V±1%反饋參考電壓
- 4ms內部軟啟動時間
- 300kHz固定開關頻率
- 集成內部環路補償?shù)腃OT控制模式
- 可調節的輸入欠壓鎖定閾值及延遲
- 逐周期電流限制
- 過壓保護
- 過溫保護

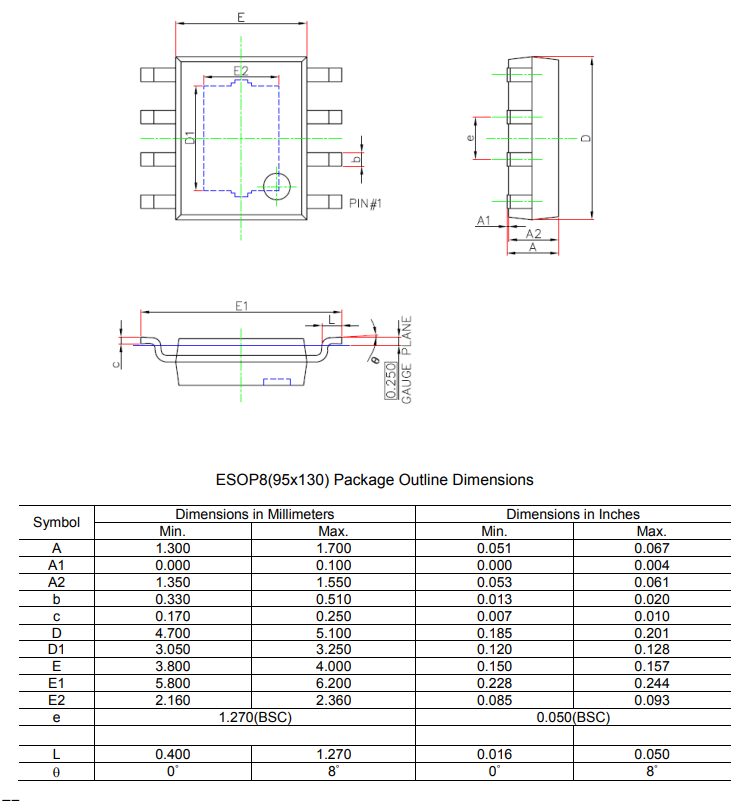

- ESOP-8封裝
描述：

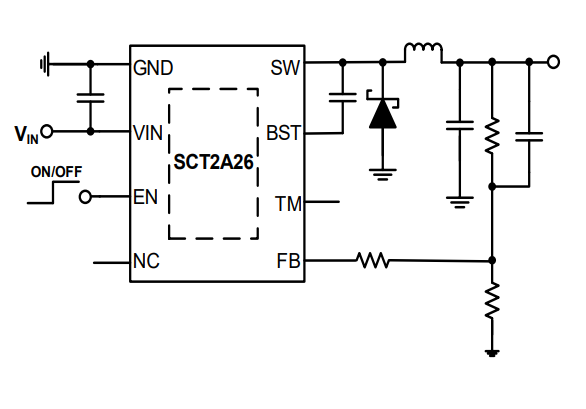

SCT2A26是一款異步降壓轉換器，輸入電壓范圍從5.5V到100V，可適應各種降壓應用，是汽車、工業和照明應用的理想選擇。SCT2A26集成了500m?高側MOSFET，具有4A峰值輸出電流限制，可支持4G模塊GPS跟蹤器中的高峰值電流應用。
SCT2A26采用具有集成環路補償?shù)暮愣▽?dǎo)通時間（COT）模式控制，大大簡化了轉換器的外圍配置。
SCT2A26在輕負載下采用脈沖頻率調制（PFM），具有典型的140uA低靜態電流，能夠在輕負載或無負載條件下實現高效率。
SCT2A26提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用ESOP-8封裝。
SCT2A26采用具有集成環路補償?shù)暮愣▽?dǎo)通時間（COT）模式控制，大大簡化了轉換器的外圍配置。
SCT2A26在輕負載下采用脈沖頻率調制（PFM），具有典型的140uA低靜態電流，能夠在輕負載或無負載條件下實現高效率。
SCT2A26提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用ESOP-8封裝。
應用：
- GPS追蹤器
- 電動自行車、踏板車
- 摩托車驅動器、無人機
- 48V工業電源總線系統
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| EV2A26-B-01A Users' Guide Rev1.0 | 2024-10-24 |
 下載
|
| SCT2A26STER-可靠性報告011029 R0.0 | 2024-11-04 |
登錄下載
|
| SCT2A26 Datasheet Rev 1.2 | 2024-12-12 |
下載
|
