DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 輸入電壓范圍：2.8V-6V
- 輸出電流3A
- 低關斷電流：0.7uA
- 0.6V±1.1%反饋參考電壓
- 2.1MHz開關頻率
- 集成25mΩ高側功率MOSFET和20mΩ低側功率MOSFET
- 可設置輸出電壓：0.6V-5V
- 輸出電壓放電功能
- 可調節軟啟動時間
- PGOOD功能
- 集成保護功能：
- -逐周期電流限制
- -欠壓鎖定
- -過載打嗝保護
- -過溫保護：160℃

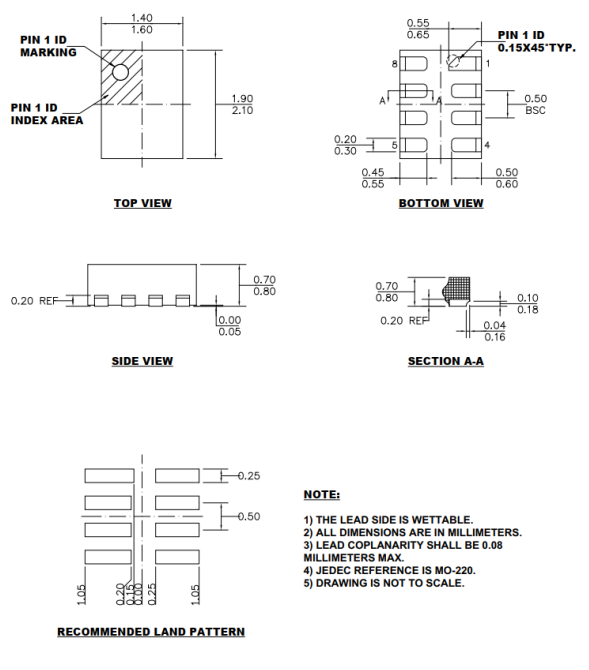

- 采用QFN-8L 1.5mm*2mm 封裝
- 采用可濕潤側翼封裝
描述：

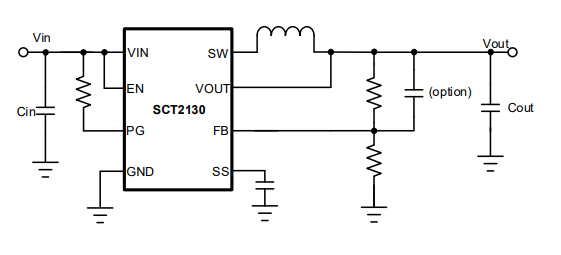

SCT2130是一款降壓轉換器，內部集成25m?高壓側和20mΩ低壓側功率MOSFET。該設備在2.8V至6V的輸入電壓范圍內實現了3A的連續輸出電流，具有出色的負載和輸入線性調節能力。輸出電壓最低可調至0.6V。
SCT2130采用恒定導通時間（COT）模式控制，提供了快速的動態響應，并簡化了反饋回路。
SCT2130具有可調節的軟啟動時間，可避免啟動過程中出現較大的浪涌電流和輸出電壓過沖。SCT2130在強制連續導通模式（FCCM）下運行，以實現輕載下的低輸出紋波。開關頻率固定為2.1MHz。
它包括完整的保護功能，如逐周期電流限制和打嗝過電流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。
SCT2130僅需要很少數量的外圍器件，并采用節省空間的QFN 8L 1.5mm*2mm封裝，帶有可濕潤側翼。
SCT2130采用恒定導通時間（COT）模式控制，提供了快速的動態響應，并簡化了反饋回路。
SCT2130具有可調節的軟啟動時間，可避免啟動過程中出現較大的浪涌電流和輸出電壓過沖。SCT2130在強制連續導通模式（FCCM）下運行，以實現輕載下的低輸出紋波。開關頻率固定為2.1MHz。
它包括完整的保護功能，如逐周期電流限制和打嗝過電流保護、輸出欠壓保護、輸入欠壓鎖定和過溫保護。
SCT2130僅需要很少數量的外圍器件，并采用節省空間的QFN 8L 1.5mm*2mm封裝，帶有可濕潤側翼。
應用：
- 娛樂系統
- 電池供電設備
- 固態驅動器
