DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-60V
- 5A持續輸出電流
- 0.8V反饋參考電壓
- 集成130mΩ高側MOSFET
- 低靜態電流：30uA
- 關斷電流：1uA
- 輕載PSM工作模式
- 100ns最小導通時間
- 4ms內部軟啟動時間
- 可調開關頻率100kHz-2.2MHz
- 可編程輸入電壓欠壓鎖定保護（UVLO）閾值和滯后的精度啟用閾值
- 單調啟動與預偏置輸出
- 過流保護的打嗝模式
- 過壓保護和過溫保護

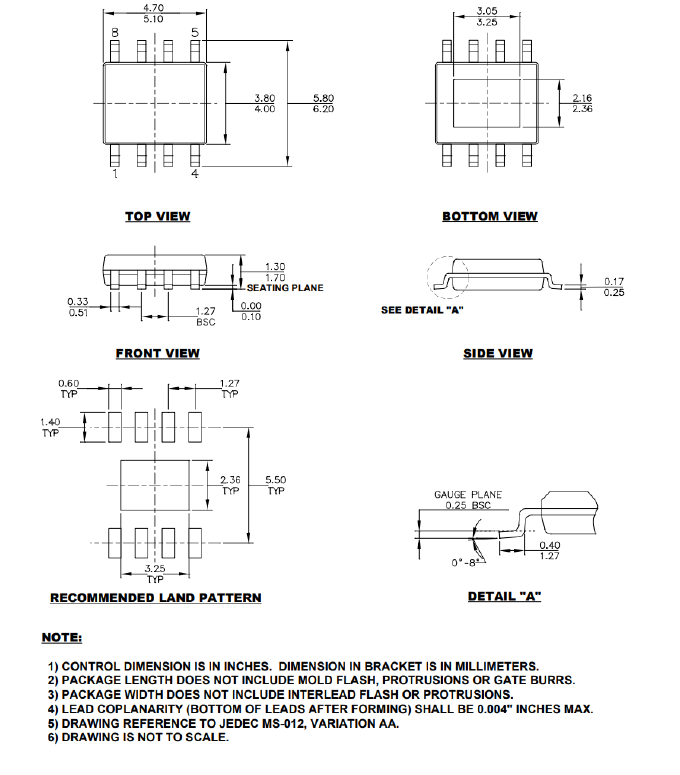

- 采用ESOP-8 封裝
描述：
SCT2650B 是一款寬輸入電壓范圍的5A降壓轉換器，輸入電壓范圍4.3V至60V，并集成130mΩ高邊MOSFET。該器件采用峰值電流模式控制，支持脈沖跳躍調制（PSM），可在輕載或待機狀態下實現高效率。其開關頻率可在100kHz至2.2MHz范圍內編程設置，提供兩種配置模式——電阻設定頻率模式和時鐘同步模式，以優化電源效率或外部元件尺寸。SCT2650B 能夠?qū)崿F(xiàn)從高輸入電壓到低輸出電壓的功率轉換，其高邊MOSFET的最小導通時間僅為100ns。該器件采用優化設計以降低電磁干擾（EMI），并通過頻率擴展頻譜（FSS）技術進一步改善EMI性能——具有±6%的抖動范圍和1/512開關頻率的調制速率，有效抑制傳導EMI。器件內置4ms固定軟啟動時間，防止輸出電壓上升時的浪涌電流，并支持預偏置輸出的單調啟動。此外，SCT2650B 提供外部環路補償功能，可靈活優化環路穩定性或動態響應。保護功能包括逐周期電流限制、過流保護（打嗝模式）、熱關斷保護、輸出過壓保護和輸入欠壓保護。該器件采用8引腳ESOP-8封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2650B Datasheet Rev 0.8 | 2024-10-24 |
 下載
|
| SCT2650BSTER-可靠性報告051029 R0.0.pdf | 2024-11-07 |
登錄下載
|
| SCT2650B Datasheet Rev 1.0 | 2024-12-09 |
下載
|
