DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：5.5V-100V
- 最大輸出電壓：30V
- 1A 連續輸出電流
- 當輸入電壓<60V時，1.8A峰值電流限制
- 集成 970mΩ 高端功率MOSFET
- 49uA 靜態工作電流
- 1.2V 反饋參考電壓
- 3.5ms 內部軟啟動時間
- 固定開關頻率 270kHz
- 集成環路補償?shù)腃OT（恒定導通時間）控制模式
- 可編程輸入電壓欠壓鎖定保護（UVLO）閾值和遲滯的精密使能閾值
- 逐周期電流限制
- 過壓保護
- 過溫保護

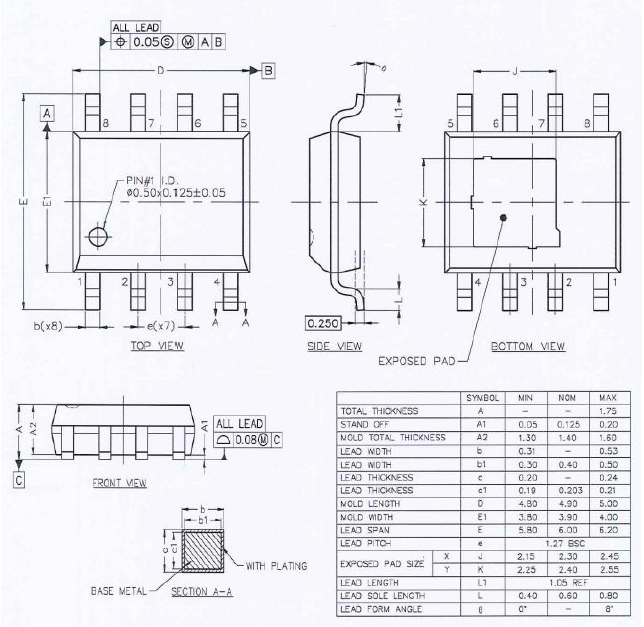

- 采用 ESOP-8L 封裝
描述：

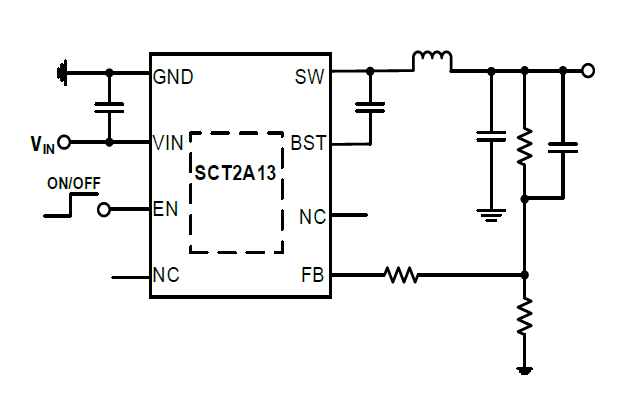

SCT2A13 是一款寬輸入電壓范圍（5.5V 至 100V）的降壓轉換器，適用于多種降壓應用場景，尤其適合汽車電子、工業設備及照明系統。該器件集成了 970mΩ 高端 MOSFET，并在輸入電壓低于 60V 時提供 1.8A 峰值輸出電流限制，可滿足高瞬態電流需求。
SCT2A13 采用恒定導通時間（COT）控制模式，并集成環路補償，大幅簡化了外部電路設計。在輕載條件下，該器件支持脈沖頻率調制（PFM）模式，典型靜態電流僅 49uA，從而在輕載或空載時實現高效能轉換。
此外，SCT2A13 提供逐周期電流限制、熱關斷保護、輸出過壓保護及輸入欠壓保護功能，確保系統可靠性。器件采用 8 引腳散熱增強型 ESOP-8L 封裝。
應用：
- 48V分布式電力傳輸總線
- 電池管理系統（電動自行車、滑板車）
- 電機驅動器，無人機
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2A13 Datasheet Rev 1.0 | 2025-05-09 |
 下載
|
