DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 4V-28V寬輸入電壓范圍
- 0.6V-5.5V輸出電壓范圍
- 6A連續輸出電流
- 集成高邊/低邊導通電阻36m?/16mΩ功率MOSFETs
- 集成3.3V，150mA LDO
- 固定1ms軟啟動時間
- 固定400KHz開關頻率
- 可選PWM、PFM和USM操作模式
- 逐周期電流限制
- 輸出過壓保護
- 過溫保護

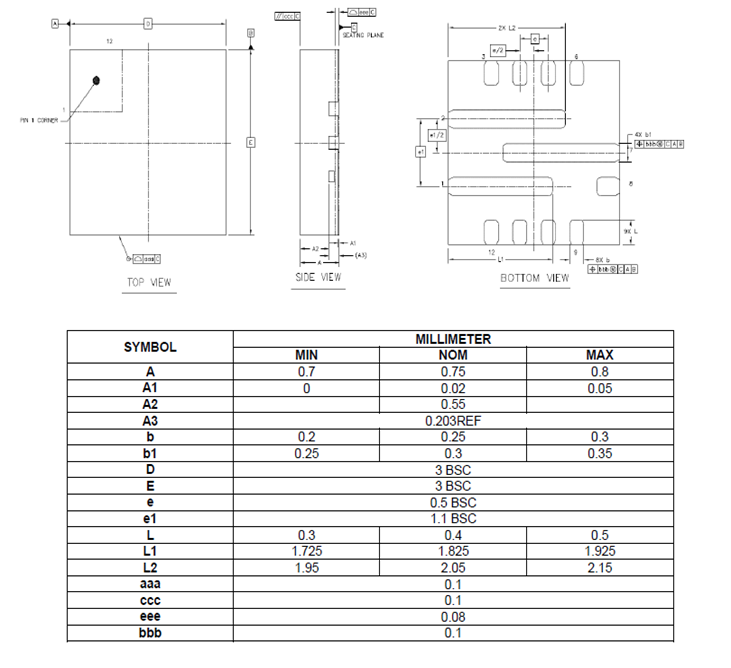

- 提供QFN 12引腳3mmx3mm封裝
描述：
SCT2361是一款高效同步降壓DC-DC轉換器，集成了3.3V、150mA LDO。SCT2361具有寬的4V-28V輸入電壓范圍和低至0.6V的可調輸出電壓，可提供連續的6A輸出電流。該器件完全集成了高邊和低邊功率MOSFET，導通電阻為36mΩ/16mΩ，可最大限度地減少導通損耗。集成3.3V輸出LDO的電源在Vin和轉換器輸出之間存在路徑管理，以實現更低的功耗和更好的熱性能。
SCT2361采用恒定導通時間（COT）控制，具有快速瞬態響應和環路穩定的優點。該產品內置1mS的固定軟啟動時間，以防止輸出電壓斜坡啟動期間的浪涌電流。具有PG功能，表明輸出電壓是否在規定范圍內。
SCT2361具有MODE引腳，選擇脈沖頻率調制模式（PFM）實現輕載節能，選擇超聲波模式（USM）可以在輕載或空載條件下將工作頻率保持在聲頻以上，或強制脈寬調制模式（PWM）實現全負載段的小輸出紋波。
提供全面保護，包括過流保護、欠壓保護和過溫保護。

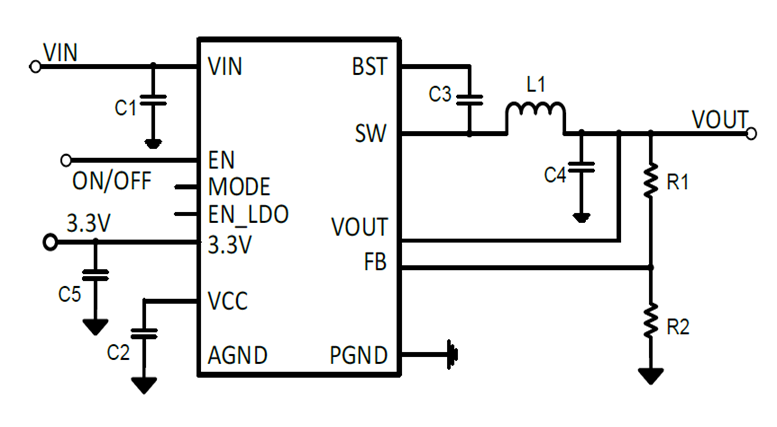

該轉換器僅需少量的外部組件，并采用QFN-12（3mmx3mm）封裝。
SCT2361采用恒定導通時間（COT）控制，具有快速瞬態響應和環路穩定的優點。該產品內置1mS的固定軟啟動時間，以防止輸出電壓斜坡啟動期間的浪涌電流。具有PG功能，表明輸出電壓是否在規定范圍內。
SCT2361具有MODE引腳，選擇脈沖頻率調制模式（PFM）實現輕載節能，選擇超聲波模式（USM）可以在輕載或空載條件下將工作頻率保持在聲頻以上，或強制脈寬調制模式（PWM）實現全負載段的小輸出紋波。
提供全面保護，包括過流保護、欠壓保護和過溫保護。
該轉換器僅需少量的外部組件，并采用QFN-12（3mmx3mm）封裝。
應用：
- 汽車
- DTV、監視器/LCD顯示器
- 打印機、充電站
- 工業PC
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2361 Datasheet Rev 1.2 | 2024-12-12 |
 下載
|
