DC-DC 降壓轉換器

Step-down DCDC converter
SCT2325TVBR 正在供貨
3.8-32V Vin,2A的EMI友好同步降壓DCDC轉換器
SCT2325TVBR
  • 產品介紹
  • 技術資料
  • 參數對比

產品特征

特性:

  • 減少EMI,開關節點無振鈴
  • 3.8V-32V寬輸入電壓范圍
  • 高達2A的連續輸出負載電流
  • 5V±1%輸出電壓
  • 完全集成130m?Rdson高邊MOSFET和70mΩ Rdson低邊MOSFET
  • 1uA關機電流
  • 20uA靜態電流
  • 1.1MHz開關頻率,±6%展頻(FSS)
  • 最小導通時間80ns
  • 可編程輸入電壓欠壓鎖定保護(UVLO)閾值和滯后的精確啟用閾值
  • 低壓差模式
  • 輕載條件下脈沖跳過模式(PSM)
  • 4ms內置軟啟動時間
  • 160°C時的過溫保護
  • 提供TSOT23-6L封裝

描述:

SCT2325是2A同步降壓轉換器,具有高達32V的寬輸入電壓范圍,完全集成了130m?高邊MOSFET和80mΩ低邊MOSFET,可實現高效率的降壓轉換。SCT2325采用具有集成補償網絡的峰值電流模式控制,最大限度地減少片外元件數量,使SCT2325易于使用。SCT2325支持典型的20uA超低靜態電流的脈沖跳過模式(PSM),在1mA和5mA負載條件下效率分別是80%和88%。
SCT2325是一款電磁干擾(EMI)友好型降壓轉換器,采用優化設計以降低EMI。SCT2325的特點是展頻FSS,500kHz開關頻率的抖動范圍為±6%,開關頻率的調制周期為512個開關周期,以減少傳導EMI。該轉換器具有特殊設計的柵極驅動器方案,可在不犧牲MOSFET導通和關斷時間的情況下減小開關節點振鈴,從而進一步消除MOSFET硬開關引起的高頻輻射EMI噪聲。
SCT2325提供輸出過壓保護、逐周期峰值電流限制和過溫保護。該設備采用薄型TSOT23-6L封裝。


應用:

  • 白色家電、空調、冰箱等。
  • 家用電器
  • 監控
  • 音頻、WiFi揚聲器
  • 打印機
  • 數字電視、機頂盒、監視器/LCD顯示器
  • 電子表

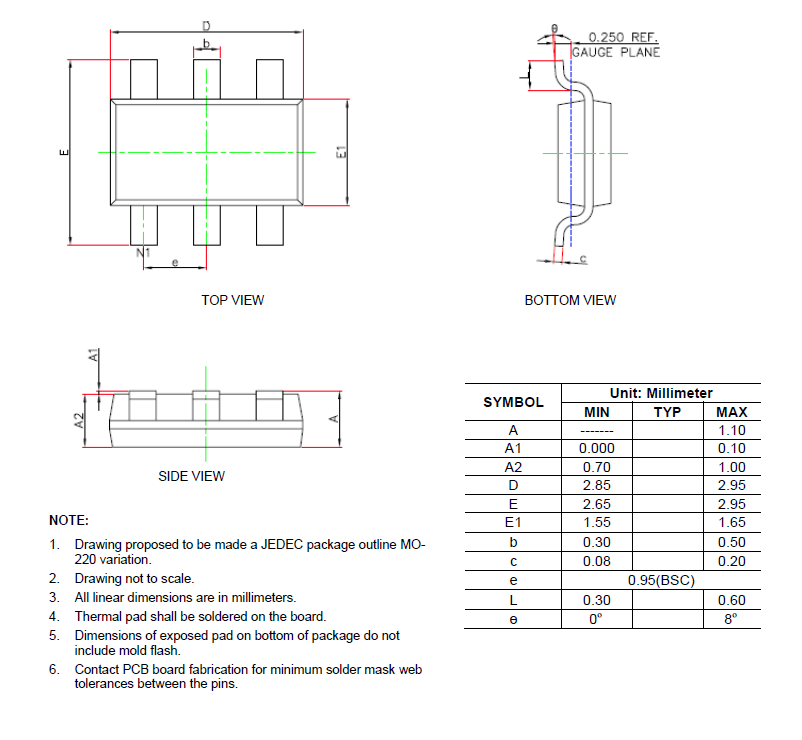

封裝信息

SCT2325TVBR
+ -

技術資料

標題 時間 下載
SCT2323 SCT2325 Datasheet Rev 1.3 2024-12-12 下載
