DC-DC 降壓轉換器
Step-down DCDC converter
SCT2433DSTER
正在供貨
3.8V-40V Vin, 3.5A, 內部環路補償?shù)母咝释浇祲篋CDC轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：3.8V-40V
- 持續輸出電流3.5A
- 0.8V±1%反饋參考電壓
- 集成80mΩ高側功率MOSFET和50mΩ低側功率MOSFET
- 強制脈沖寬度調制(FPWM)
- 開關頻率570kHz
- 100ns最小導通時間
- 2ms內部軟啟動時間
- 外部時鐘信號同步
- 抖頻（FSS）功能用于EMI優化
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 可支持負壓輸出
- 過壓和過溫保護

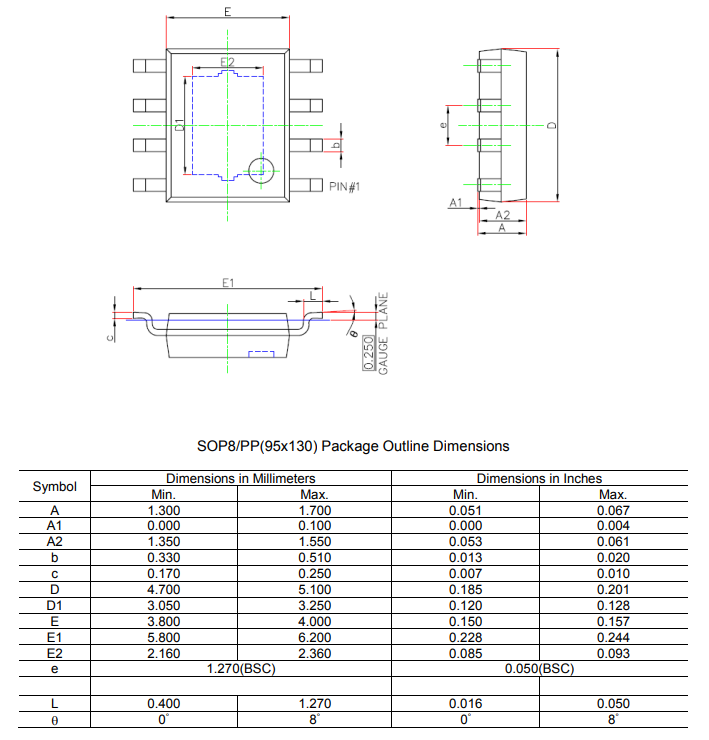

- 采用ESOP-8封裝
描述：
SCT2433D是一款3.5A同步降壓轉換器，具有從3.8V到40V的寬輸入電壓范圍，集成了80m?高側MOSFET和50m?低側MOSFET。SCT2433D采用峰值電流模式控制，強制脈寬調制（FPWM）以實現輕載條件下的小輸出紋波。
SCT2433D具有570kHz開關頻率和內部軟啟動功能。該轉換器允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。它還支持從輸入到輸出低電壓差下的低壓差LDO工作。
SCT2433D是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2433D具有抖頻FSS功能，開關頻率抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2433D提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用ESOP-8封裝。
SCT2433D具有570kHz開關頻率和內部軟啟動功能。該轉換器允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。它還支持從輸入到輸出低電壓差下的低壓差LDO工作。
SCT2433D是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2433D具有抖頻FSS功能，開關頻率抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2433D提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用ESOP-8封裝。
應用：
- 電池組供電系統-無線電動工具、無線家電、無人機、航空建模、GPS追蹤器等。打火機適配器、充電器
- 液晶顯示器
- USB Type-C供電，USB充電
- 工業和醫療分布式電源
- 光通信和網絡系統
- 汽車系統
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2433DSTER-可靠性報告011129 R7.0 | 2024-11-05 |
 登錄下載
|
| SCT2433D Datasheet Rev 1.2 | 2024-12-12 |
下載
|
