DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- AEC-Q100合格，結果如下：
- -器件溫度等級1：-40°C至125°C環境工作溫度范圍
- 寬輸入電壓范圍：3.6V-36V
- 持續輸出電流3.5A
- 1V±1%反饋參考電壓
- 集成60mΩ高側功率MOSFET和36mΩ低側功率MOSFET
- 輕載PSM工作模式
- 在睡眠模式下具有25uA靜態電流
- 60ns最小導通時間
- 4ms內部軟啟動時間
- 開關頻率400kHz
- 抖頻（FSS）功能用于EMI優化
- 可調節的輸入欠壓鎖定閾值及延遲
- 并行輸入路徑，最大限度減小開關節點振鈴
- 低壓差模式
- 可支持負壓輸出
- 過壓和過溫保護

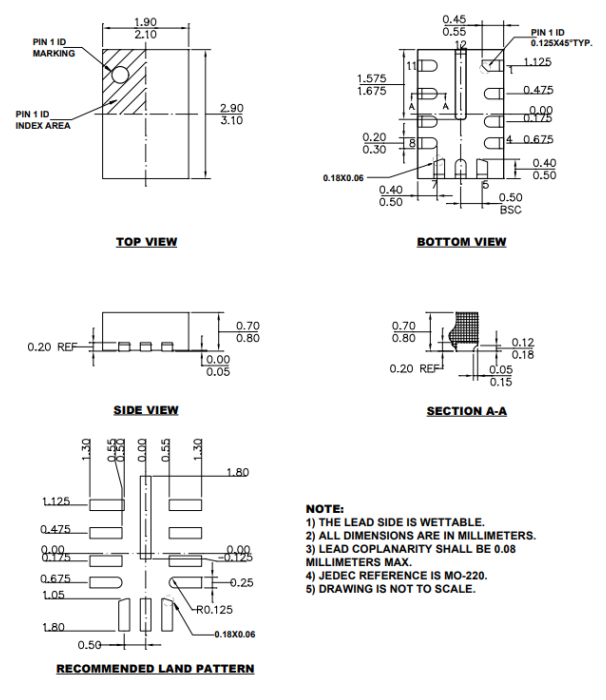

- 采用2mm*3mm的QFN-12L封裝
描述：
SCT2434AQ是3.5A同步降壓轉換器，具有3.6V至36V的寬輸入電壓范圍，集成了60m?高側MOSFET和36m?低側MOSFET。SCT2434AQ采用峰值電流模式控制，輕載采用PSM工作模式，具有典型的25uA低靜態電流，有助于轉換器在輕載或待機條件下實現高效率。
SCT2434AQ具有4ms的內部軟啟動時間，可避免啟動過程中出現較大浪涌電流和輸出電壓過沖。開關頻率固定為400kHz。SCT2434AQ允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為60ns。
SCT2434AQ是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2434AQ的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2434AQ提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用2mm*3mm QFN-12L封裝和可濕潤側翼。
SCT2434AQ具有4ms的內部軟啟動時間，可避免啟動過程中出現較大浪涌電流和輸出電壓過沖。開關頻率固定為400kHz。SCT2434AQ允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為60ns。
SCT2434AQ是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2434AQ的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2434AQ提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用2mm*3mm QFN-12L封裝和可濕潤側翼。
應用：
- 汽車信息娛樂和ADAS
- USB Type-C供電，USB充電
- 工業和醫療分布式電源
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2434AQFPAR-可靠性報告03122A R0.0 | 2024-11-05 |
 登錄下載
|
| SCT2434AQ Datasheet Rev. 1.5 | 2025-01-13 |
下載
|
