DC-DC 降壓轉換器
Step-down DCDC converter
SCT2450CQSTER
正在供貨
3.8V-36V Vin, 5A, 可調頻率的高效率同步降壓DCDC轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 具備汽車應用資格
- AEC-Q100合格，結果如下：
- -設備溫度等級1：-40°C至125°C環境工作溫度范圍
- 寬輸入電壓范圍：3.8V-36V
- 持續輸出電流5A
- 0.8V±1%反饋參考電壓
- 集成45mΩ高側功率MOSFET和20mΩ低側功率MOSFET
- 輕載PSM工作模式
- 在睡眠模式下靜態電流25uA
- 100ns最小導通時間
- 4ms內部軟啟動時間
- 可調開關頻率100kHz-2.2MHz
- 外部時鐘信號同步
- 抖頻（FSS）功能用于EMI優化
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 可支持負壓輸出
- 過壓和過溫保護

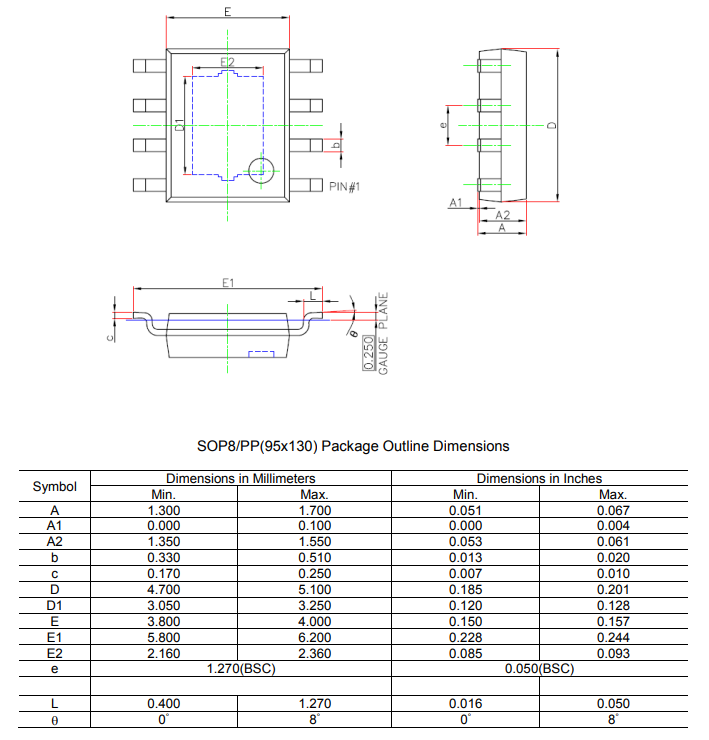

- 采用ESOP-8封裝
描述：
SCT2450CQ是5A同步降壓轉換器，具有從3.8V到36V的寬輸入電壓范圍，集成了45m?高側MOSFET和20m?低側MOSFET。SCT2450CQ采用峰值電流模式控制，輕載PSM工作模式，具有典型的25uA低靜態電流，有助于轉換器在輕載或待機條件下實現高效率。
SCT2450CQ具有100 kHz至2.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至2.2MHz頻率的外部時鐘同步。SCT2450CQ允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
SCT2450CQ是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2450CQ的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2450CQ提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
SCT2450CQ具有100 kHz至2.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至2.2MHz頻率的外部時鐘同步。SCT2450CQ允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
SCT2450CQ是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低EMI。SCT2450CQ的特點是抖頻FSS功能，開關頻率的抖動范圍為±6%，抖動周期為開關頻率的1/512，以此來減少EMI。
SCT2450CQ提供逐周期電流限制和打嗝過電流保護、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
應用：
- 汽車系統
- USB Type-C供電，USB充電
- 工業和醫療分布式電源
